緊固件淬火開裂金相形貌分析
（1） 緊固件熱處理時因淬火溫度過高、淬火保溫時間過長、淬火冷卻介質選擇不當、淬火冷卻操作不當、均會造成淬火裂紋。螺栓、螺母的淬火裂紋見圖10-13(a) 、圖10-13 (b)。

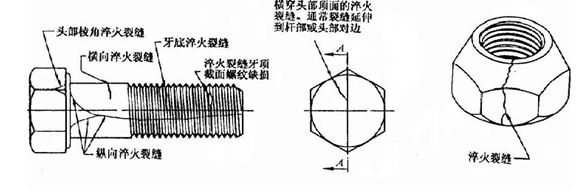

圖10-13 (a) 螺栓淬火裂紋 圖10-13 (b) 螺母淬火裂紋
(2) 高溫合金熱處理固溶時保護不當的表面層晶界氧化
高溫合金緊固件的固溶熱處理要采用真空爐固溶或采用氬氣保護固溶，如果漏氣或真空度不夠或氬氣保護不好，均會造成緊固件表層晶界氧化，見圖10-14。
（3）45鋼銷子淬火裂紋
處于淬火開裂臨界尺寸范圍的碳素鋼緊固件淬火時，冷卻速度不當容易產生淬火裂紋。Φ6㎜45鋼銷子淬火時產生縱向裂紋，見圖10-15。

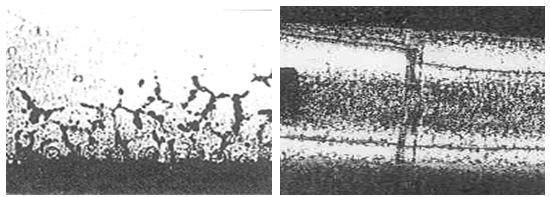

圖10-14 表面層晶界氧化 100× 圖10-15 結構鋼銷子淬火裂紋
下一篇：預防緊固件失效的方法與措施
上一篇：六角螺栓裂紋形貌金相分析
浙公網安備 33042402000106號
