緊固件用高溫合金原材料的熱處理大多采用退火或固溶處理，處理后原材料硬度較低，適合頭部成型和機械加工，頭部成型和機械加工后進行時效處理，時效處理后強度和硬度達到技術要求，其金相組織要求是檢查晶粒度。

（1） A286合金原材料金相組織，晶粒度為6～7級，見圖5-50。

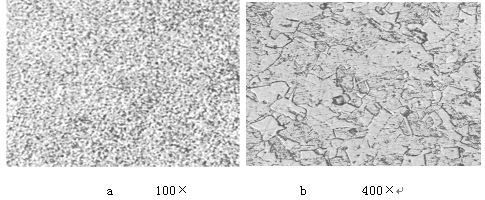

（2）GH2132合金原材料金相組織，晶粒度為8～9級，見圖5-51(a,b)。

圖5-51 GH2132原材料金相組織

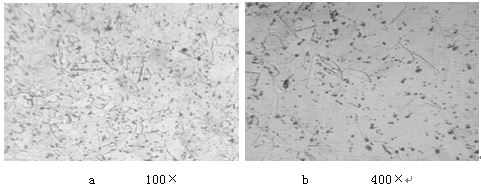

（3） GH80A合金原材料金相組織，晶粒度為5～6級，見圖5-52(a,b)。

圖5-52 GH80A原材料金相組織

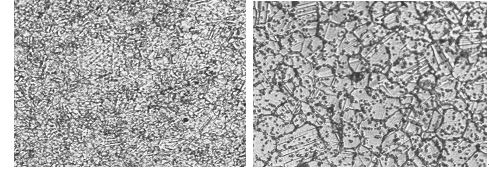

（4）GH141合金原材料金相組織，晶粒度為8～9級，見圖5-53(a,b)。

a        100×                   b          400×

圖5-53  GH141合金原材料金相組織

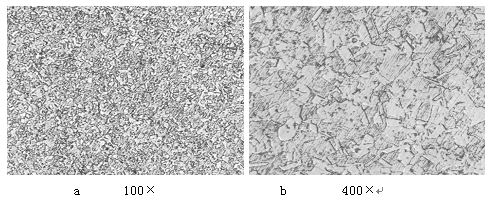

（5） GH3030合金原材料金相組織，晶粒度為8～9級，見圖5-54(a,b)。

圖5-54   GH3030原材料金相組織

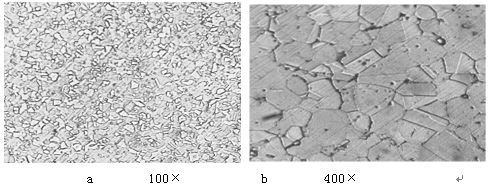

（6）  GH4049合金原材料金相組織，晶粒度為7～8級，圖5-55(a,b)。

圖5-55    GH4049原材料金相組織

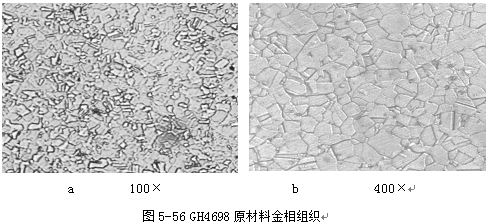

（7）GH4698合金原材料金相組織, 晶粒度為6～7級，見圖5-56(a,b)。

（8） GH159原材料有冷拉和固溶兩種狀態(tài)金相組織。

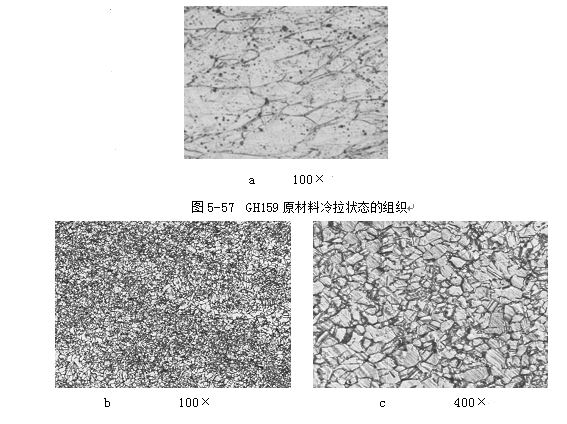

冷拉狀態(tài)金相組織（a），晶粒度為3～4級，見圖5-57。

冷拉狀態(tài)金相組織，晶粒度為8～9級，見圖5-58(b、c)。

圖5-58 GH159合金原材料固溶后金相組織

經(jīng)固溶熱處理后的原材料，金相組織為等軸組織，固溶后的強度與冷變形的強度相比，下降很多，約為1000MPa左右。

（9）GH4169合金原材料金相組織，晶粒度為8～9級，見圖5-59。

圖5-59  GH4169原材料金相組織

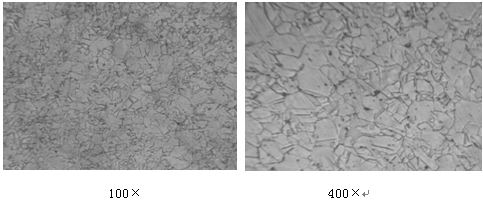

（10）GH738合金原材料金相組織，晶粒度為6～7級，圖5-60。

               圖5-60 GH738原材料金相組織
